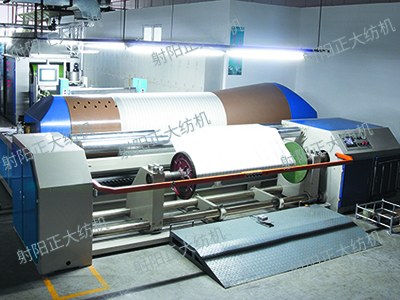

GA369经浆联合机

GA369智能型分条经浆联合机是中国纺织工业协会2006年6月下发给我公司的科技项目计划。该机是在GA169分条整经机和GA338双浆槽浆纱机的基础上。结合当前纺织行业的生产工艺要求研发而成。该机于2006年8月通过国家纺织机械质量检测中心验收合格。该机适应绵织、色织、毛巾等行业多品种少批量的生产工艺特点和要求，以及码样生产和新产品试制开发的浆纱、整经过程，将两道工序并为-道，减少试样过程中起了机纱线的损失，节约浆料及人工时间的投入，具有纱线覆盖率低，浆膜完整性好，速度快、效率高、成本低、浪费少等特点。
该机还可以适应色织、毛麻、丝绸等行业各种纤维原料的纱线从细支高密至粗支低密产品的生产需要，以及高支密产品的特殊要求。该机全电脑控制，设计合理，工艺完善，操作方便，是目前国内织物试样的理想选择，可与国内外各种剑杆、喷气、片梭等织机相配套。

主要功能及技术特征
■ 微型计算机控制，触摸式人机介面，技术完善，操作方便，介面友好;
■ 机、电、气、液一体化，性能稳定、运行可靠;
■ AC伺服随动系统，精度高，响应快，偏差小;
■ 功能强大的微型计算机系统及控制算法，
■ 使整个系统运行平稳、可靠，智能化程度高;
■ AC矢量同步控制系统，同步精度高，响应快，超调小;
■ 整经过程中不间断对各数据进行采样、分析、运算，使整个系统始终运行状态，使经纱成形平整，密度均匀，质量好，倒轴张力稳定均匀;

■ 上浆采用气动加压，压力无级可调;
■ 全烘筒烘燥方式，烘燥温度自动调整，烘燥效率高;
■ 采用积极主动式同步送纱，速度调节自动化，烘简对纱线握持力大，方便控制经纱牵伸率;
■ 应用气液增压钳式制动，制动效率高。

主要的性能指标

■ 适用范围: 6s -80s纯 棉纱、涤棉纱、亚麻
■ 整经有效幅宽(1lin): 2000、 2300、 2600、 3200滚筒圆锥体锥角比: 1 :8
■ 织轴盘片直径(mm):≤1000
■ 整经速度(trdmin): 1-80
■ 倒轴速度(m/min): 20-100
■ 制动距离(m):≤3
■ 整经、倒轴线速度波动:≤3%
■ 倒轴张力(N):≤6000
■ 位移精度(mm): 0.001
■ 条对准精度(mm): 0.1
■ 位移范围(mm): 0.001- -9.999无级可调
■ 压浆力(kgf): 0~560(前后压浆辊一致)
■ 浆槽容积(L):主浆槽160辅浆槽110
■ 蒸发能力(kgH20/hr): 300(0.3Mpa≤ 蒸汽压力≤0.35Mpa)
■ 装机功率(kw): 32
