GA126分批整经机

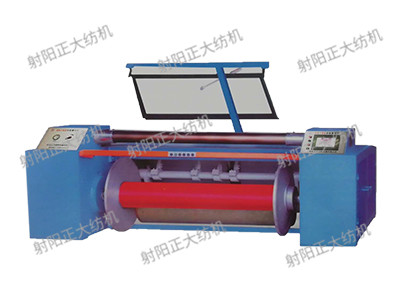

GA126型分批整经机

适用范围:

GA126系列新型分批整经机是由原纺织工业部GA121和SGA211高速整经机组的设计人员于2002年推出的产品。设计人员依据十多年的设计与制造分批整经机的经验，并结合当前国际同类产品的性能特征，对原GA121和SGA211高速整经机电气控制系统及主机械结构一经轴拍开拍合传动、经轴加压机构，制车及阻尼系统等做了较大的技术改进，是织机配套的理想选择。
GA126系列分批整经机适用于各种短纤纱的分批整经，是各类无梭织机的织前准备的优选设备。

主要技术特征:

1、主传动一采用专用变频电机恒动事传动，变频调速电机的特性与恒张力养绕相匹配，电机功事小，节能。
2、悬臂间接加压或导轨平行直线加压。加压压力平稳，防止产生共振。高精度比例减压钱构成闭环压力控制可实现经轴卷绕密度的任意设定，达到纱层卷绕密度的等量和变量设定与控制。

3、电动控制W型伸缩筘上下、左右横移和疏密。

4、采用经轴与导纱辊双编码器计长，计长准确。

5、电动控制机械拍合装置，同步，并可自动调节经轴拍合位置。
6、经轴、压辊、导纱辊三辊同步制动。停车时压辊快速脱离经轴，防止纱线磨损。
7、间隙式吹风装置，操持筘齿清洁，间隙时间任意设定。
8、电气系统采用德国西门子PLC控制，主要部件变频器、触摸屏、编码器、低压电器等均采用国外知名品牌。

9、气动控制的挡风板，可随机器开停而自动落下、抬起。

10、多种筒子架型式、锭距和锭数，用户可选配。

主要技术参数:
1.工作幅宽: 1800mm (其它幅宽根据用户要求定制)。2、经轴盘片直径: 800mm ( 1000mm根据用户要求定制)。3、整经速度10- 1000m/min4、制动距离: 3m/500m/min)5、卷绕张力: 400N

6.卷绕密度:0.3-0.6kg/cm3

7、经纱长度误差: s0.2%

8、筒子架:640锭"V"”形(或可选其它形式)

9、张力器:双立柱张力器(或可选其它形式)

10、主电机功率:11KW、15KW

其他技术参数：
1、输入电源:3x380V土10%2、输出频率:50HZ土5%

3、装机容量:15KVA (标准型)4、供气:0.3L6Mpa

5、主机重量:3000kg

6、筒子架重量:2500kg

7、整经的外型尺寸:见附件II
8、整机空机运行噪声不大于80dB
