高速整经机的等距离卷绕结构分析

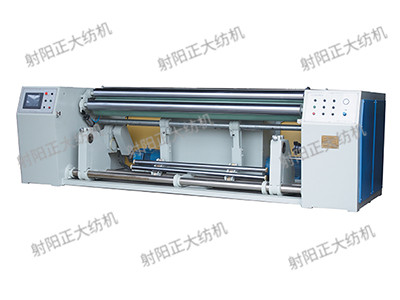

整经机有分条整经机、分批整经机、球经整经机、玻璃纤维整经机、分纱整经机，还有高速整经机，高速整经机这个是陶瓷、玻璃、碳化物等创新材料以及有效地制造这些材料的切割机器，转速可达40000r/min，超声波刀具和传统刀具可以在同一主轴上使用。高速整经机的结构性能分析如下我们为你整理的！

1、机、电、气一体化设计、高性能、智能化操作。

2、整机机构。本机采用主机整体安装于地轨上，整体机架在地轨上由伺服电机控制移 动，倒轴部分，分绞筘架，筒子架固定，整经工作时，条带相对于分绞架和筒子架中心不变，边纱张力均匀。

3、整经滚筒与传动。固定锥体的钢质大滚筒经高精度动平衡校验，整经传动为交流变频器控制交流电机驱动大滚筒实现恒线速运动，整经线速和整经慢速度在触摸屏上设定。

4、导条位移。由交流数字伺服驱动的导条位移机构直接接受大滚筒传感器的数字信号，随动式同步工作，响应快，精度高。同时整经机伺服传动一改传统的丝杠传动或齿轮条传动，采用直接驱动主动滚轮，避免机器抖动，减少机器安装难度。

5、等距离卷绕。整经操作台前后移动是由步进驱动系统控制的，整经过程中整经台均匀后退，导纱线张力均匀。

6、定幅筘。前定幅筘安装在带滑块的导轨上，通过气缸可自动控制定幅筘的位置，工作时定幅筘紧靠导纱辊，有利于减少条带扩散，停机时自动后退，方便操作。

7、整经制动。本机采用气液增压技术，控制钳式制动器实施制动，制动灵敏（车速400m/min制动距离小于3m），保证正常开车时断头不被卷进滚筒，提高了效率与盘头的质量。

8、倒轴张力。倒轴阻尼张力自动控制，使整个倒轴过程中自动保持恒定张力或内紧外送等要求。

9、倒轴装置。本装置是整体落地固定式，占地面积小，操作方便。

10、分绞筘。配有三点定位的全自动分绞筘架，自动分绞。

11、完整的辅助功能。上油（蜡），织轴加压装置（可选）及静电消除装置。

12、电气控制系统及关键配套件。整机全套电器元件及气动元件都采用国际名牌产品，品质可靠。

13、完整的故障检测系统。可随时检测出整经机发生的故障，包括误操作、限位保护及计算机的运行情况，并将检测的信息以中文显示出来，方便维护。

14、采用先进的大屏幕中文触摸式电脑，设定和监控各种工艺参数，直观方便。

15、生产信息统计管理。可自动统计每班的日产量，月产量工作效率等多种生产信息，并可打印输出，此功能在办公室的上位机上方便车间科学管理，且可以联网（选用）。

16、筒子架。配有多种形式筒子架，锭数、锭距、张力器等可根据用户选定。
